如何将图片转草图呢？

今天就给大家分享下，快快收藏哈

根据效果图建立三维模型的工作是制图的基础工作，化平凡为神奇将基础的工作玩出新花样是接下来的内容。根据啤酒瓶图片建立三维模型，采用传统的建模方式对比我们的草图小助手Autotrace辅助建模来一场效率的PK。


传统方式：建立草图—导入效果图片—采用各种草图线条工具手工绘制模型的边界—建立截面轮廓—旋转并生成产品模型。

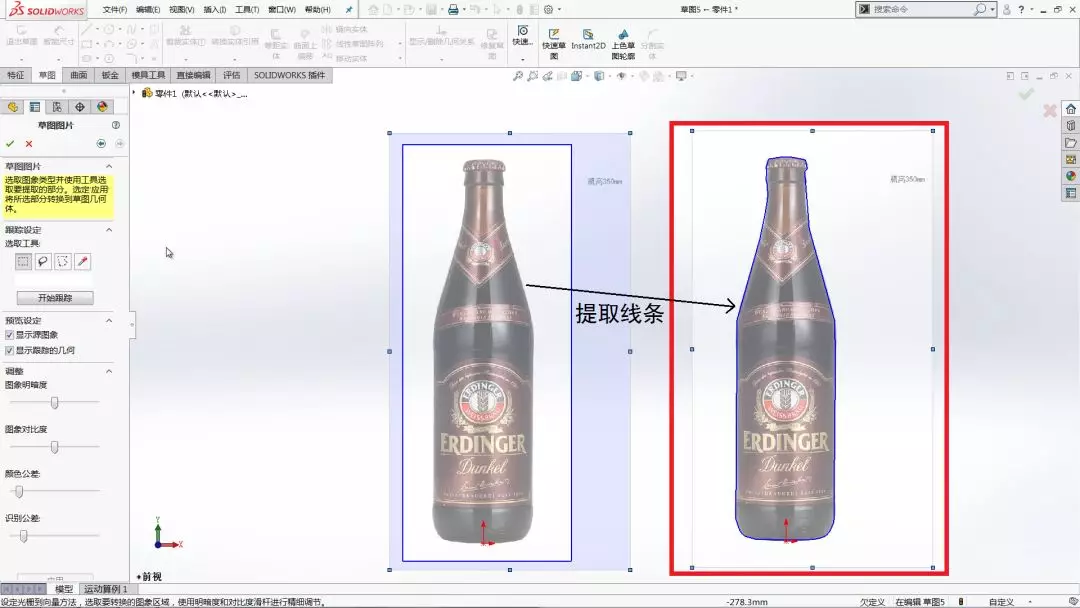

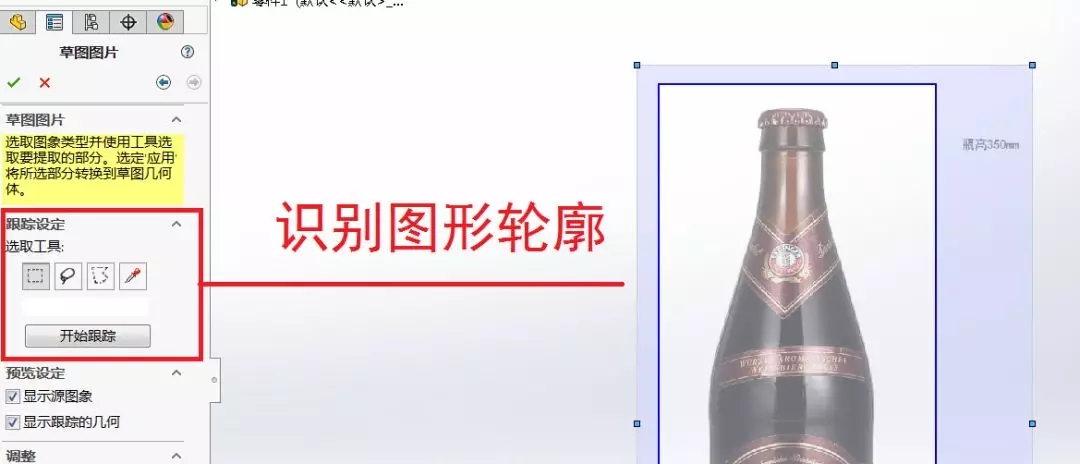

Autotrace建模方式：启用Autotrace插件—建立草图—导入效果图片—使用Autotrace自动获取效果图边界轮廓线条—建立截面轮廓—旋转并生成产品模型。

两种方法的操作及优劣：

传统方式需要较为深厚的草图功力且需要耗费较长的时间，但是手工的方式可以处理更加复杂的图形，线条控制起来也更加流畅。Autotrace建模方式快捷迅速，基本摆脱了手工的繁杂操作，但是对于边界色彩对比度不高的图形识别精度会较低。详细操作过程请查看以下视频。

本文转载自达索SOLIDWORKS，作者LS
