这样一个视觉误差的方框，用SOLIDWORKS是如何画出来的呢？

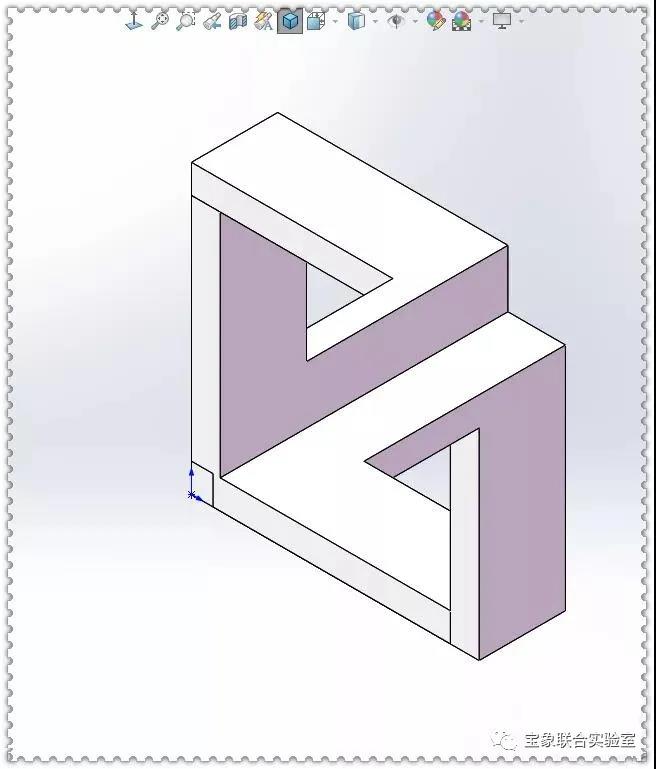

当你多看几眼以下图片，你会越发觉得有趣，接下来让我们一起来动手实操下吧

当你多看几眼上面这张图片，你会越发觉得有趣，接下来让我们一起来动手实操下吧

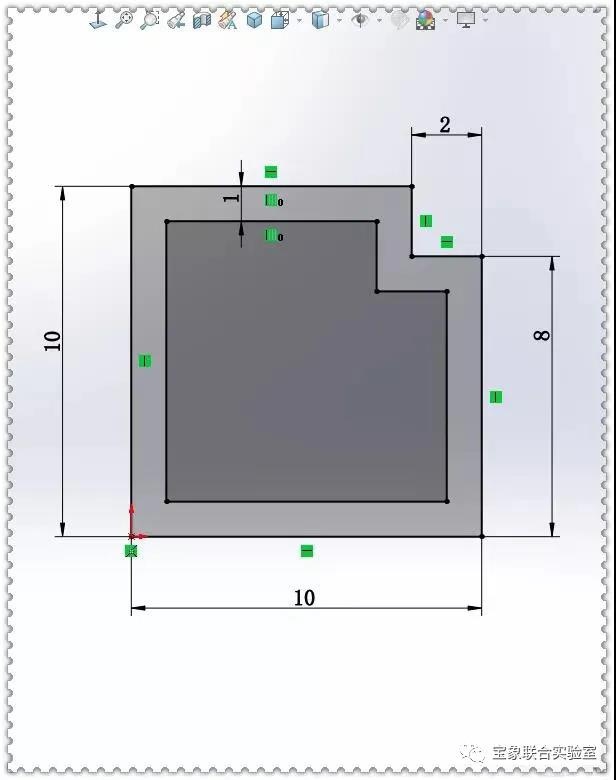

1.在【前视基准面】画草图如下：

2.【拉伸凸台】给定深度：3 ，反向。

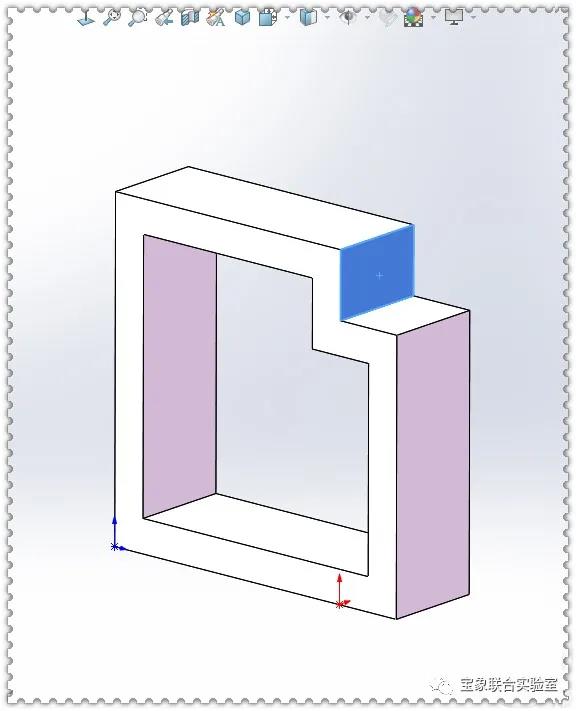

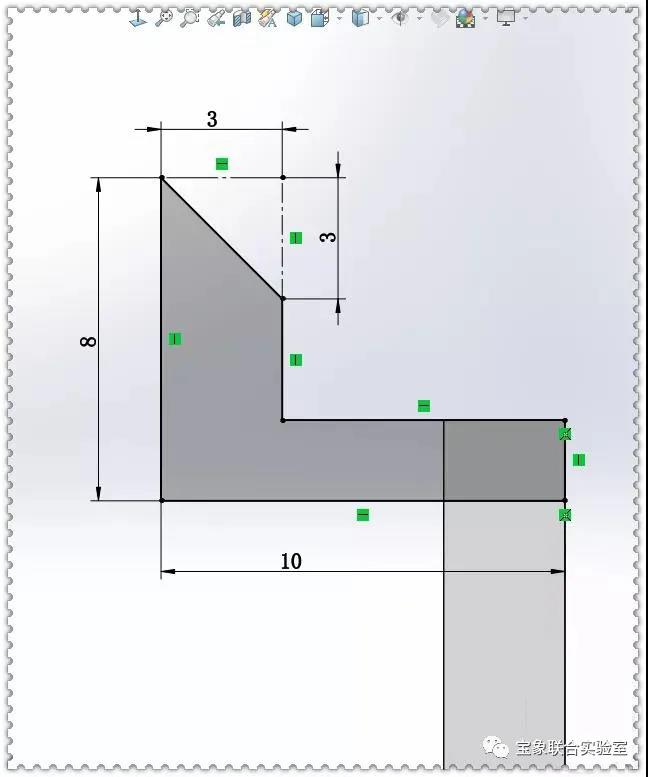

3.在蓝色面上画草图。

4.【拉伸凸台】给定深度：1 ，反向 。

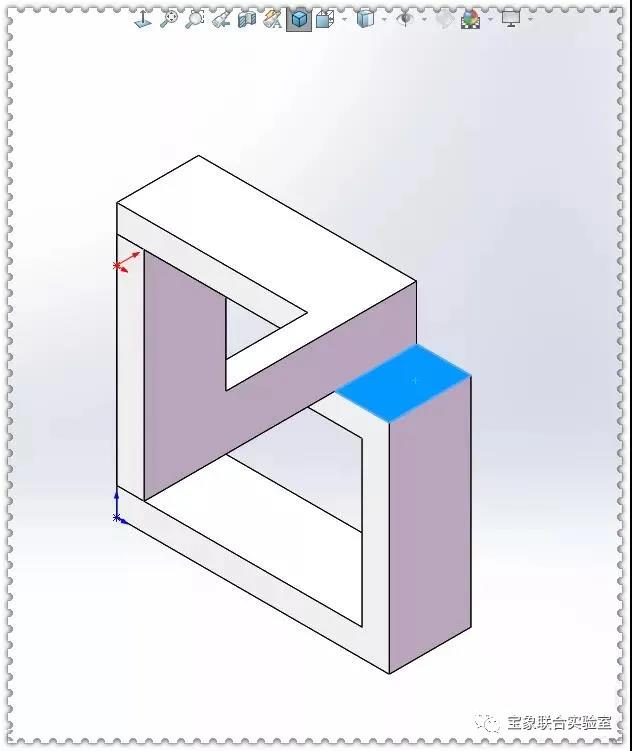

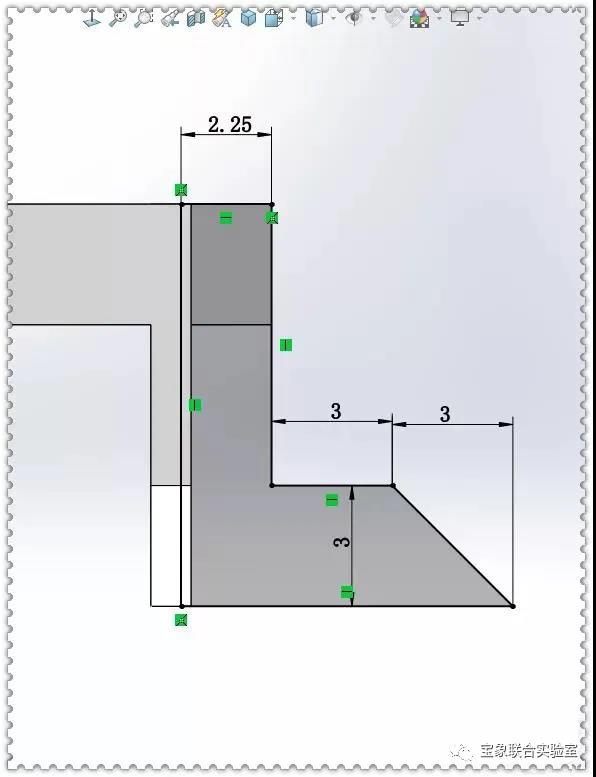

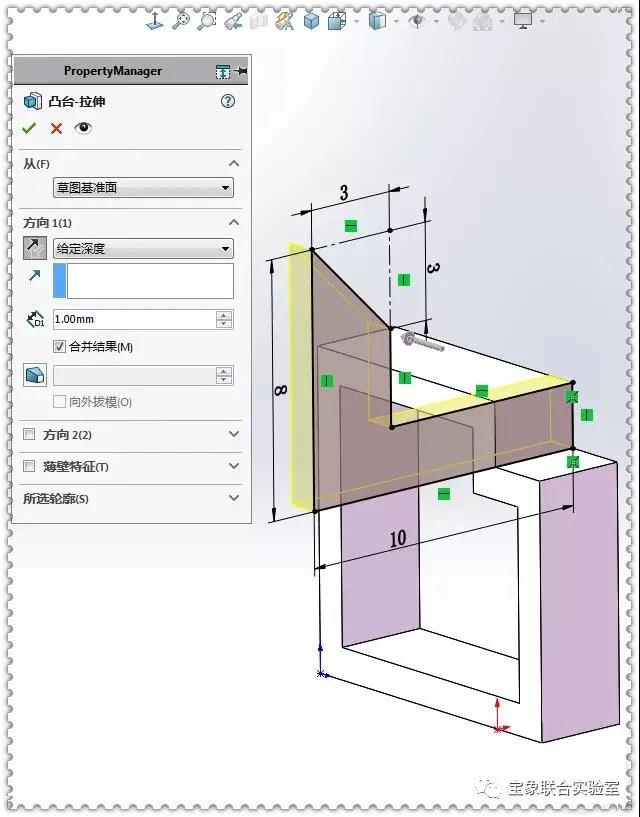

5.在蓝色面上草绘。

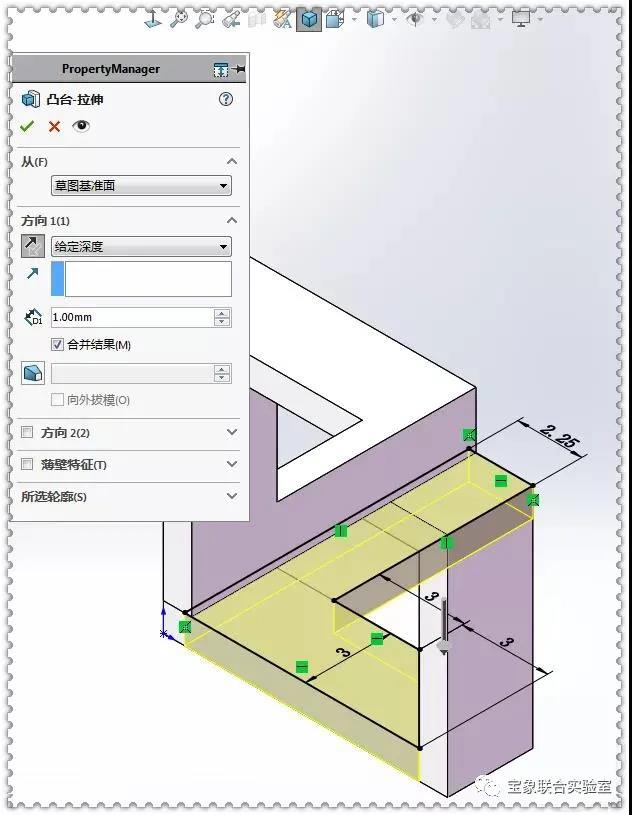

6.【拉伸凸台】给定深度：1 。

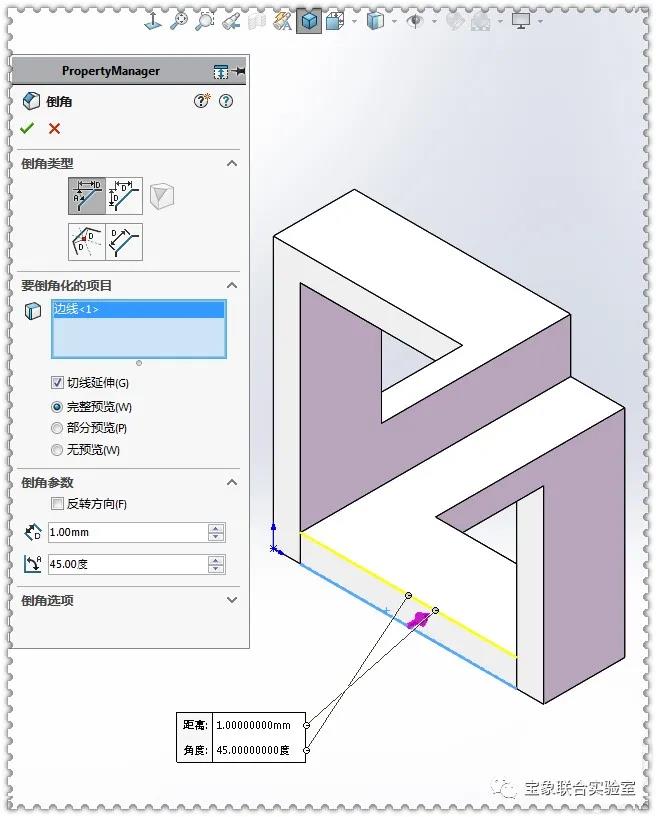

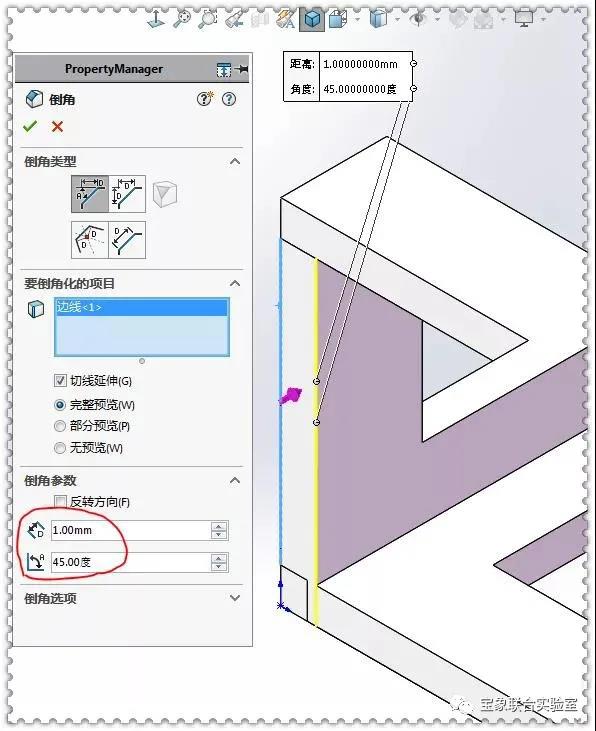

7.【倒角】点蓝色边线 ，倒角参数：1*45度。

8.【倒角】底部蓝色边线 ，倒角参数：1*45度。

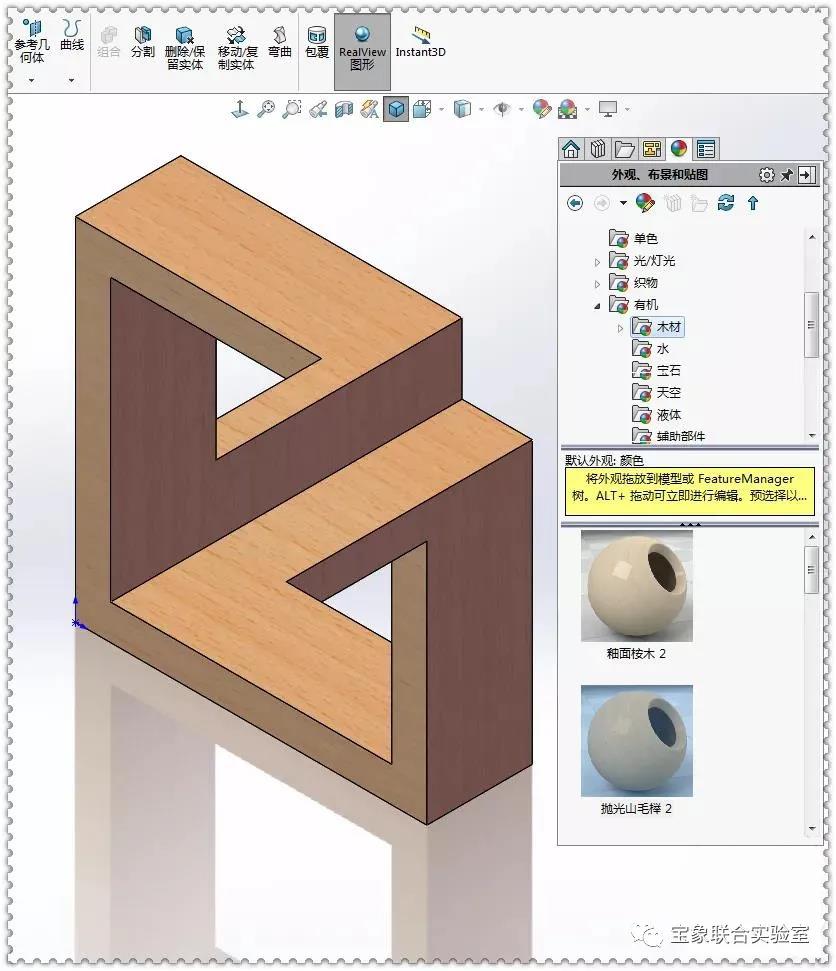

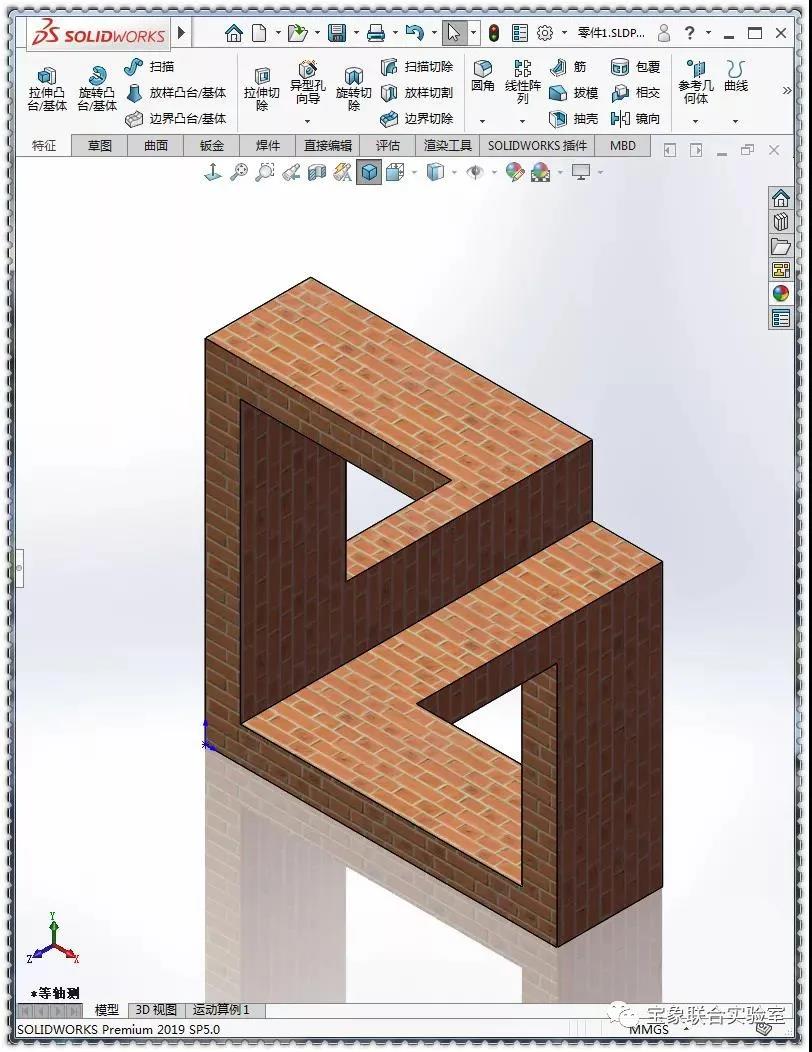

9.添加外观。

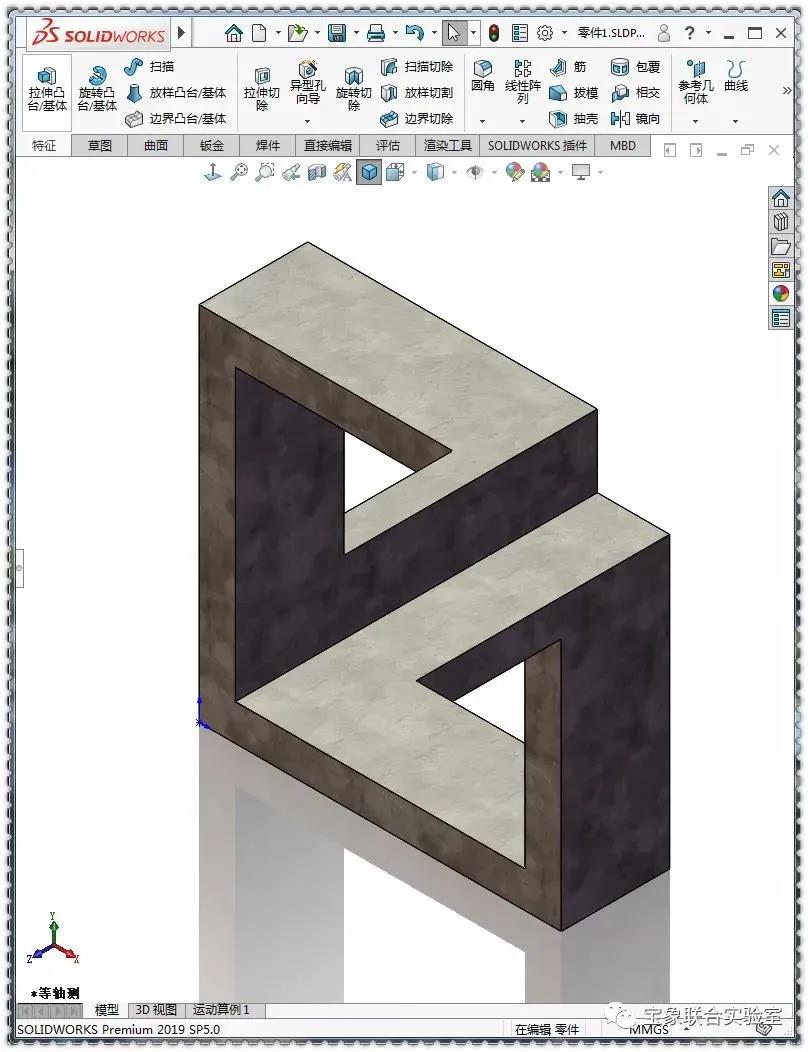

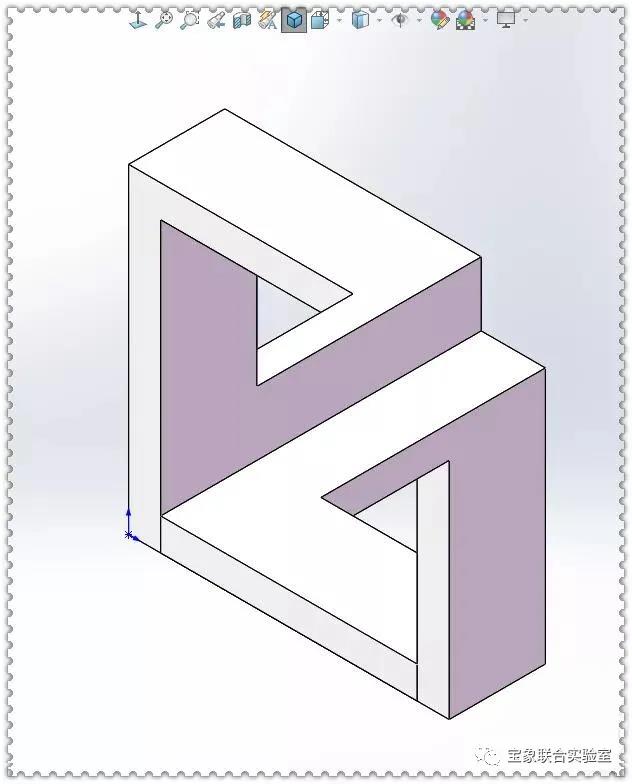

10.完成。

用SOLIDWORKS里的视觉误差画一个方框，你学会了吗？
