很多工程师遇到这样的一个问题：做完装配体之后，想修改里面的零件名称。但是直接在文件夹里修改名称将导致路径识别错误。需要重新识别路径并保存。

那么有没有办法修改装配体中的零件而装配体自动识别修改路径呢？SOLIDWORKS提供这样的解决方案的。有三种方式可以实现这个目标，下面我们一一给大家介绍：

在装配体设计树直接修改：

在装配体设计树中，直接右键零件，选择“重新命名零件”，即可修改零件名称而且不会出错。

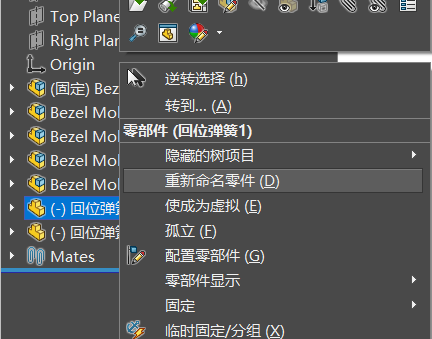

右键单击设计树中的零件：

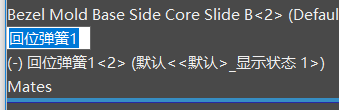

零件名称变成课编辑：

修改成功。

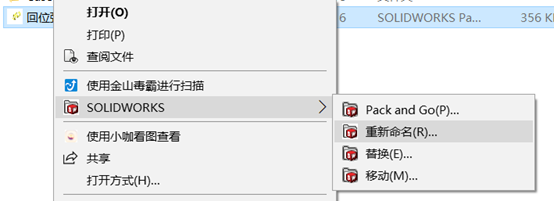

文件夹中右击零件，选择“SW”,选择”重命名”：

（前提需安装explorer）

选择SOLIDWORKS下的重命名

使用explorer浏览器：

(所有程序-solidworks-explorer)

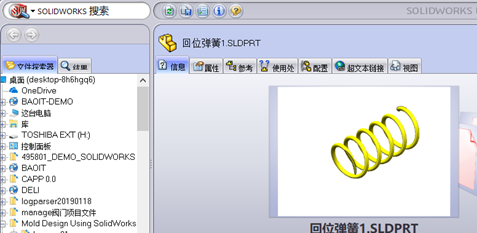

Explorer界面

右键零件，重命名

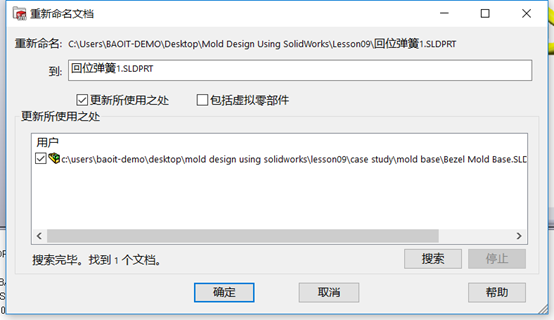

对话框中可以看到关联文件的更新
