在 SolidWorks 绘制工程图的过程中，带剖视的轴测视图能直观展现零件内部结构，让图纸阅读者快速理解零件构造，相比普通视图实用性更高。很多人会用截图粘贴的方式制作这类视图，操作繁琐还容易影响图纸精度，今天就给大家分享一个原生、快捷的绘制方法，无需额外截图，直接在工程图中一步生成。
具体操作步骤

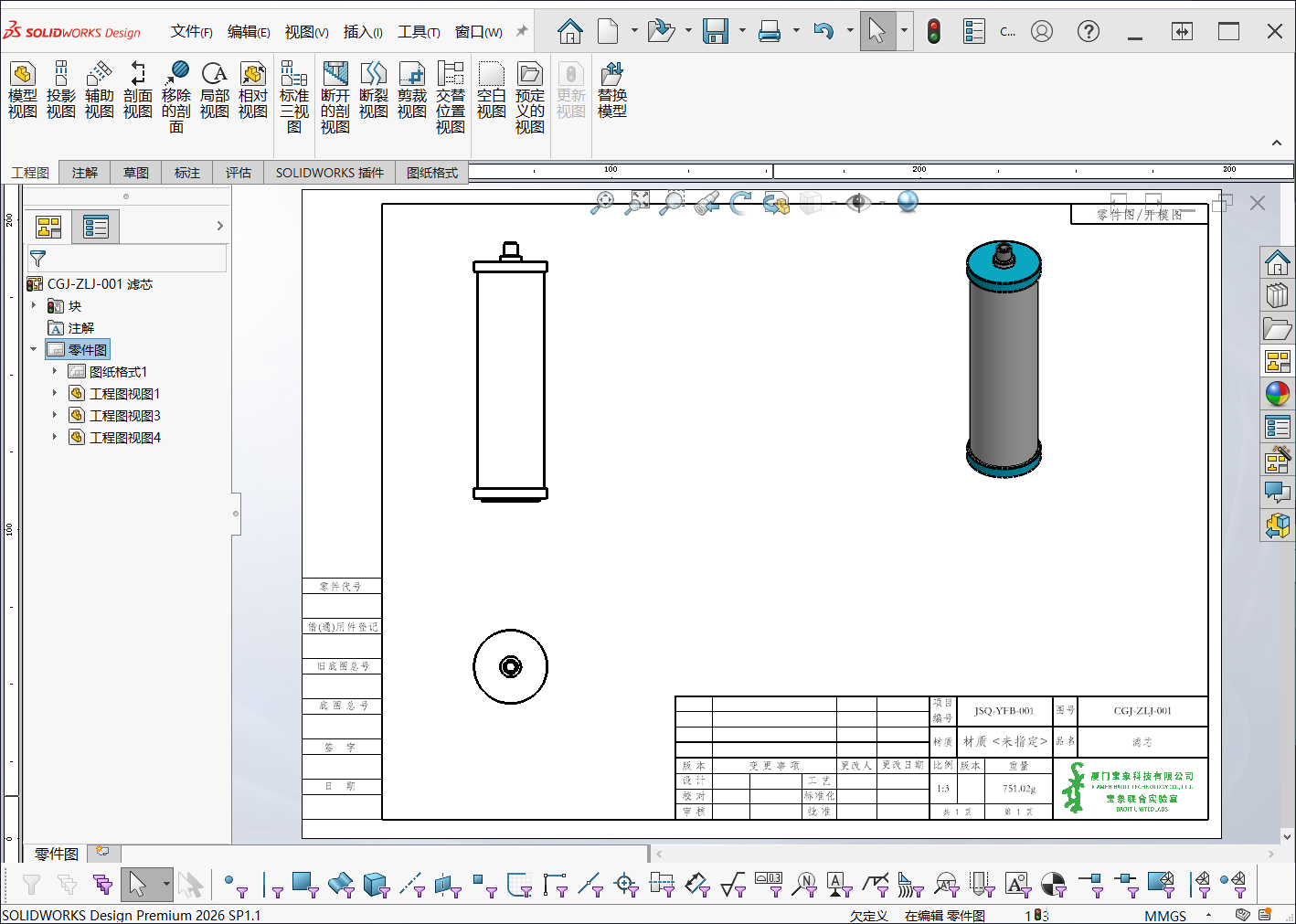

1. 打开 SolidWorks软件，调出需要编辑的目标工程图文件，准备进行视图绘制操作；

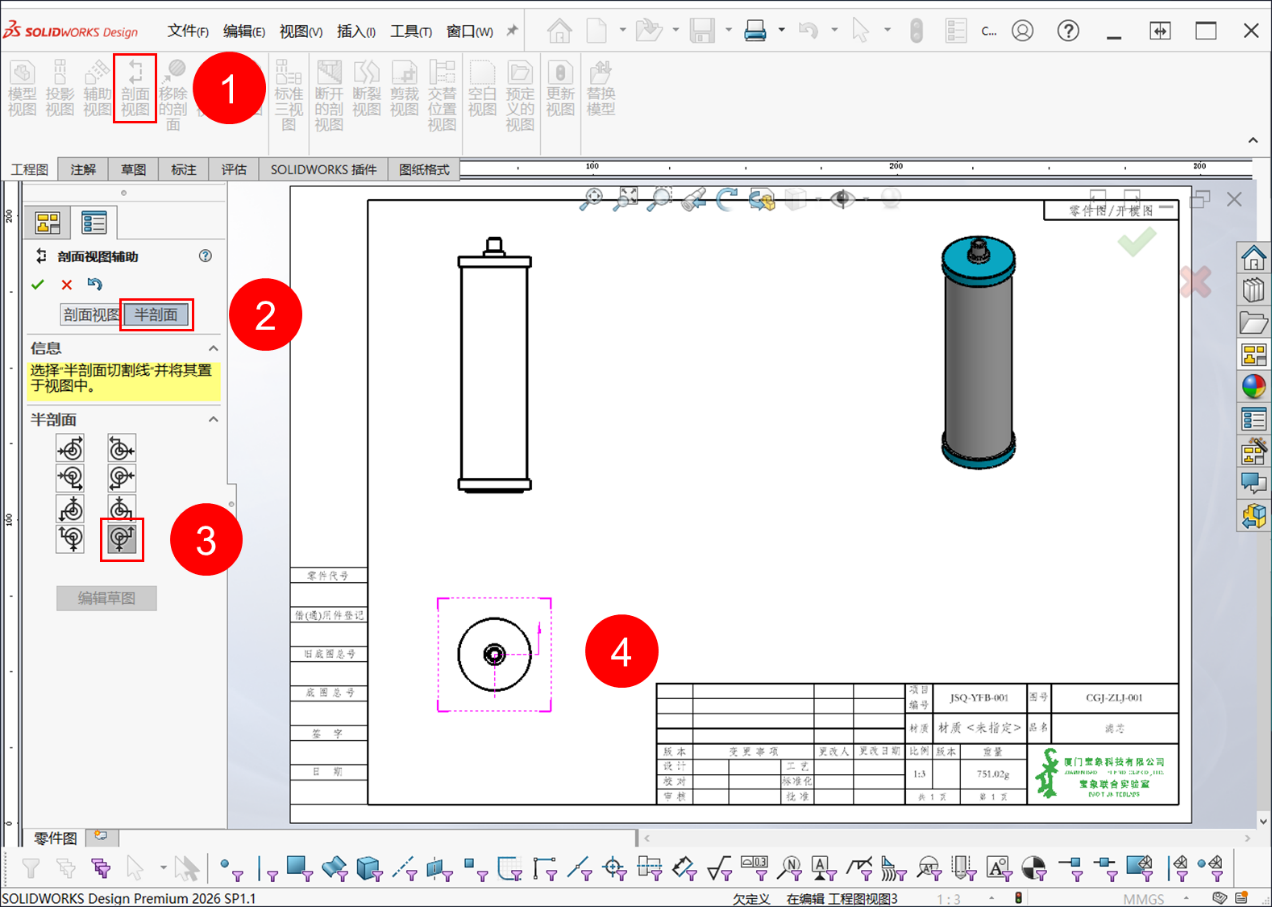

2. 点击软件上方工具栏中的【剖视图】功能，在左侧弹出的选项卡中选择【半剖视】，接着选中俯视图中圆的中心位置，作为半剖视的基准点；

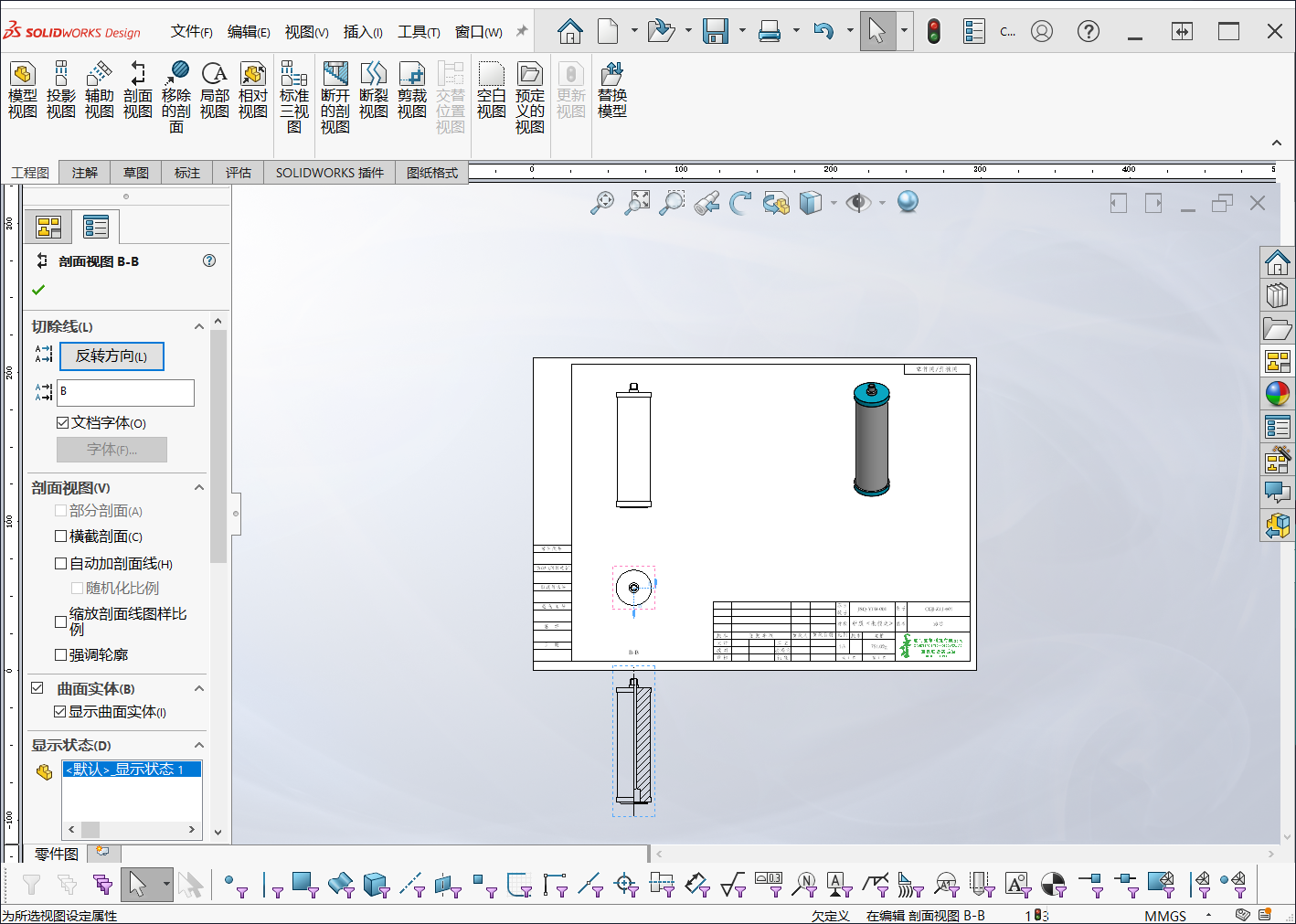

3. 移动鼠标，从基准点处投影生成一个新的半剖视图，为了避免和原有三视图重叠混淆，可先将这个新视图放置在图框外侧的空白区域；

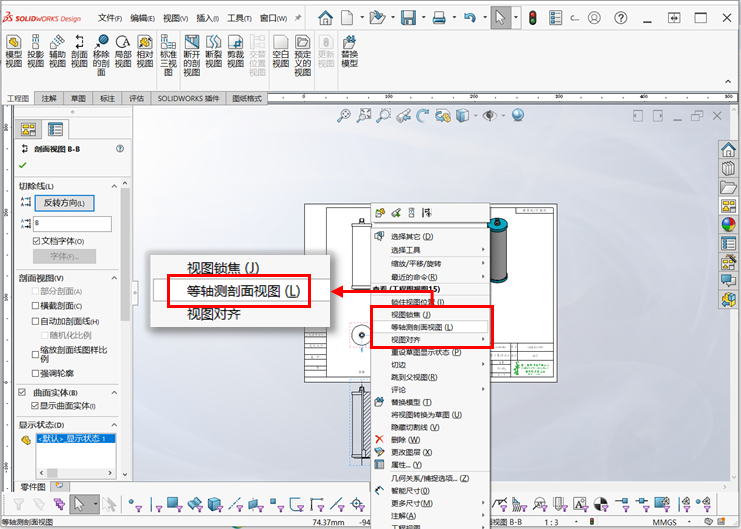

4. 用鼠标右键单击刚生成的半剖视图，在弹出的右键菜单中，选择【等轴测剖面视图】选项，此时视图会自动转换为等轴测的剖视样式；

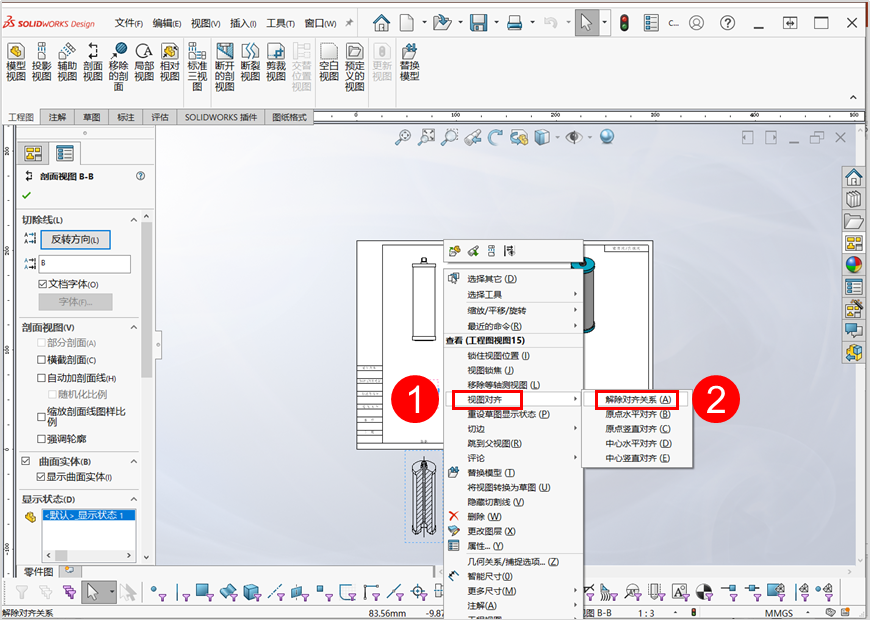

5. 再次右键点击该等轴测剖视视图，依次选择【视图对齐】→【解除对齐关系】，解除视图的固定对齐约束，方便后续调整位置；

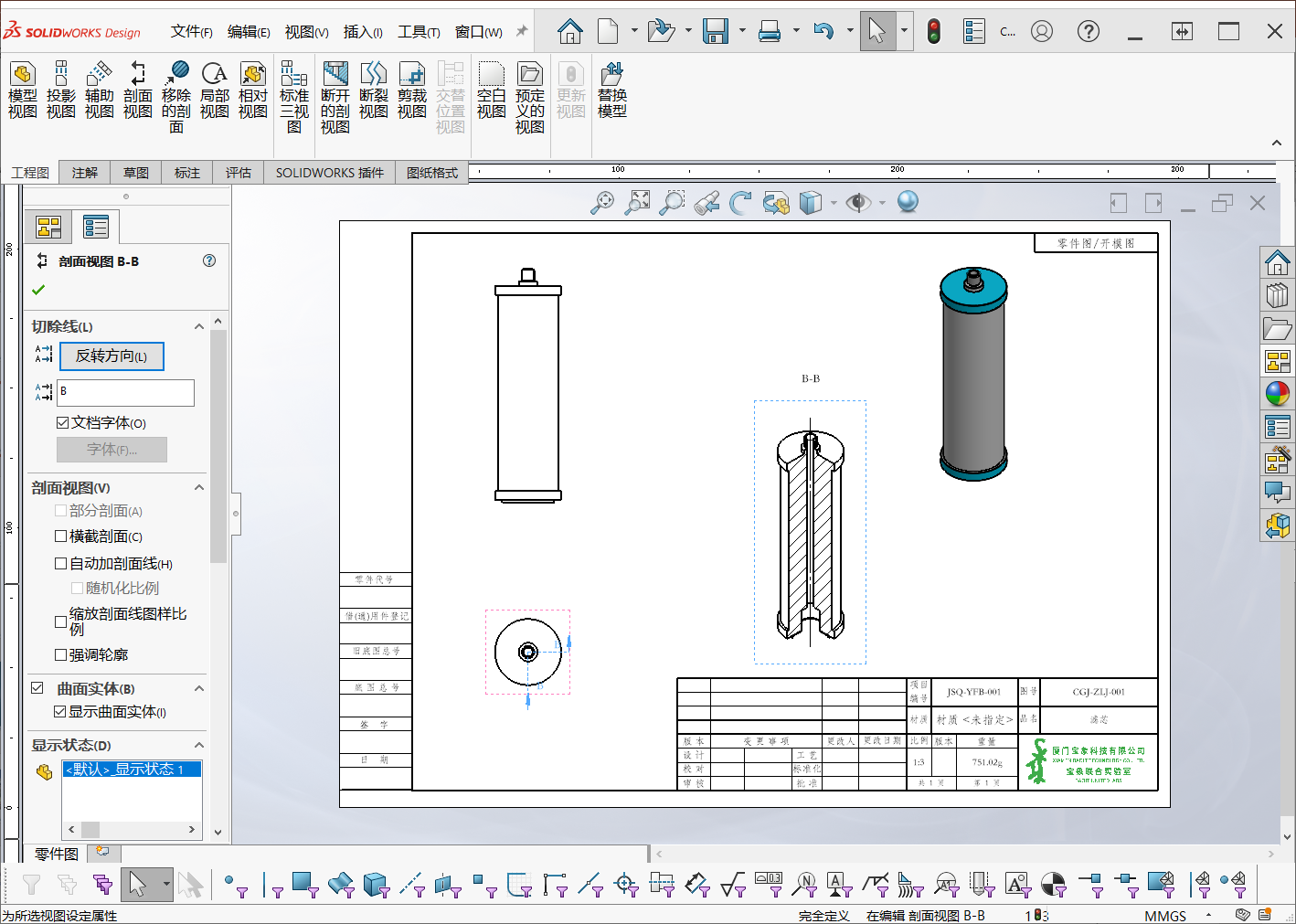

6. 用鼠标左键按住解除约束后的等轴测剖视视图，直接拖拽到工程图图框内的合适位置，完成视图的位置摆放；

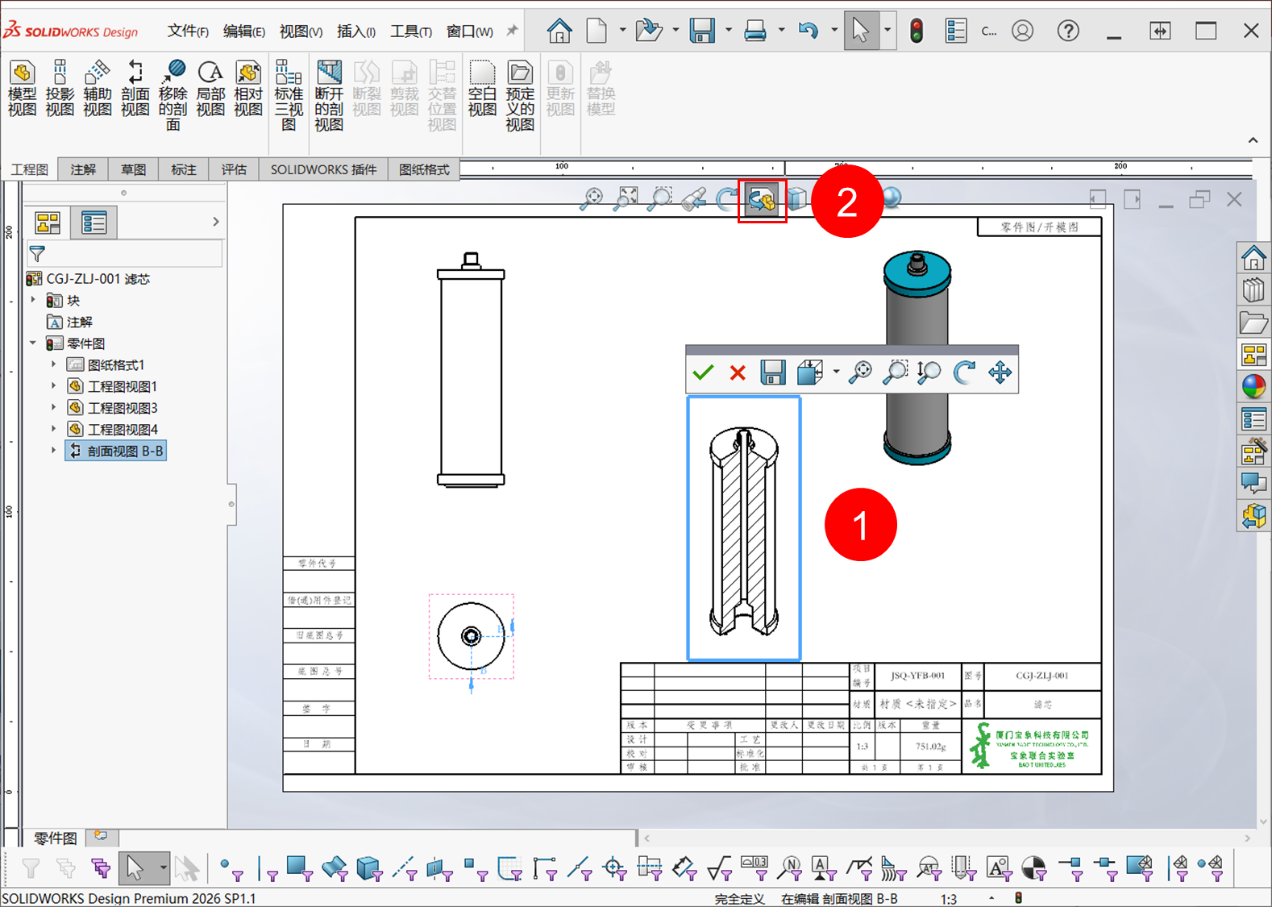

7. 若生成的等轴测视图角度不符合查看需求，可自定义调整视角：单击选中该视图，点击软件上方的【3D 工程图视图】按钮，根据实际的结构展示需求，手动调整视图角度，直到呈现出清晰、合适的视角。
用这个方法绘制带剖视的轴测视图，全程在 SolidWorks 工程图界面内操作，无需借助其他工具，既保证了图纸的规范性，又大幅提升了绘制效率！
